社章の製作工程

➊ 社章デザイン・仕様の決定

社章デザイン 仕様の決定

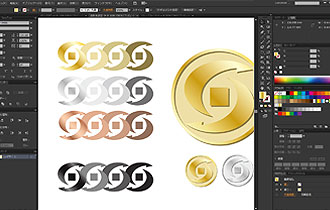

入稿データがある場合はデザインデータをいただき、無い場合は弊社からデザイン提案をいたします。提案進行の場合、担当営業からのヒアリングやデザイン修正などを経て、ご希望のデザインへまとめあげます。ご要望をいただいてから概ね一両日中にデザイン提案をさせていただきます。

➋ 版下・原版作成

版下・原版作成

彫刻金型作成の為の下準備です。
デザインデータより、版下を作成し、その版下を元にエッチング(腐食)の原版を作成します。
データより直接、立体原版を作る事も可能です。その場合、版下は不要となります。

➌ 彫刻金型作成(打ち型)

彫刻金型作成(打ち型)

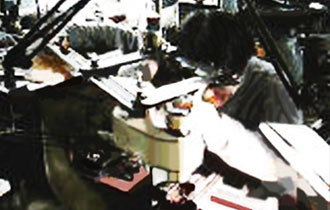

原版を元に、鉄の土台に模様出し用の彫刻金型を作成していきます。放電加工機で作成する時もあります。
社章デザインの大半のイメージは、この段階の彫刻の良し悪しで決まる繊細な作業です。

➍ 彫刻金型 焼入れ

彫刻金型 焼入れ

彫刻の終わった鉄の土台を1日かけて焼入れし、その後使い易い硬度まで焼き戻します。

➎ トリミング金型作成(抜き型)

トリミング金型作成(抜き型)

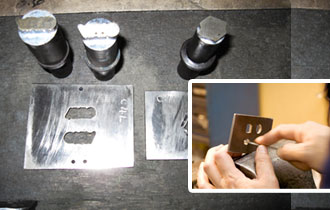

彫刻金型の外形に合わせてトリミング金型(抜き型)を作成します。
穴あけやスカシ(中抜き)が必要な場合、それぞれの抜き型も作成します。

➏ 材料選定・切断

材料選定・切断

社章の大きさ、厚さ、模様の深さ、広さなどに合わせて、材料の寸法を決定します。
例えば、1ミリの材料を使えば1ミリに出来上がるかというと、そうならないのがフリクションプレスの難しいところです。
正直、やってみないとわからない?っていう製品もあります。

➐ フリクションプレス型打ち

フリクションプレス型打ち

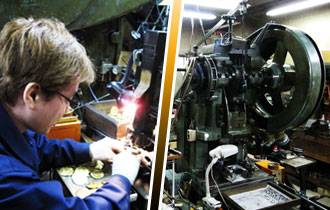

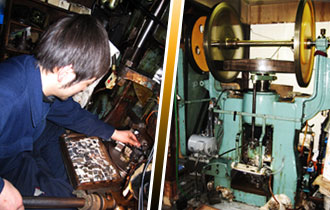

焼入れの済んだ彫刻金型をフリクションプレスに取り付けて、
金型の模様の上に材料を置きプレスすると、反転した模様が材料に写ります。

➑ 外形抜き

外形抜き

前工程の型打ちで出た余計な部分(チリ)を、抜き型にはめ込みトリミングします。
穴あけやスカシ(中抜き)がある場合もこの段階で行います。

➒ 表面処理

表面処理

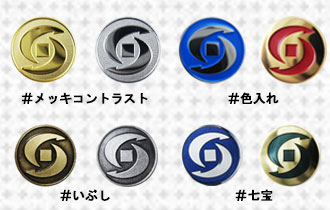

メッキ、バフ、七宝、色入れなどのさまざまな表面処理によって仕上げます。

➓ 検査・発送・納品

検査・発送・納品

各工程で行われる目視や採寸による製品検査に加え、仕上りの最終的なチェックをおこないます。発注から納品までのリードタイムは平均約2~3週間です。(数量、仕上げなどにより異なります)お急ぎの場合は個別に対応させていただきますので、お気軽にご相談ください。

➊ 社章デザイン・仕様の決定

社章デザイン 仕様の決定

入稿データがある場合はデザインデータをいただき、無い場合は弊社からデザイン提案をいたします。
提案進行の場合、担当営業からのヒアリングやデザイン修正などを経て、ご希望のデザインへまとめあげます。
ご要望をいただいてから概ね一両日中にデザイン提案をさせていただきます。

➋ 版下・原版作成

版下・原版作成

彫刻金型作成の為の下準備です。
デザインデータより、版下を作成し、その版下を元にエッチング(腐食)の原版を作成します。
データより直接、立体原版を作る事も可能です。その場合、版下は不要となります。

➌ 彫刻金型作成(打ち型)

彫刻金型作成(打ち型)

原版を元に、鉄の土台に模様出し用の彫刻金型を作成していきます。放電加工機で作成する時もあります。
社章デザインの大半のイメージは、この段階の彫刻の良し悪しで決まる繊細な作業です。

➍ 彫刻金型 焼入れ

彫刻金型 焼入れ

彫刻の終わった鉄の土台を1日かけて焼入れし、その後使い易い硬度まで焼き戻します。

➎ トリミング金型作成(抜き型)

トリミング金型作成(抜き型)

彫刻金型の外形に合わせてトリミング金型(抜き型)を作成します。
穴あけやスカシ(中抜き)が必要な場合、それぞれの抜き型も作成します。

➏ 材料選定・切断

材料選定・切断

社章の大きさ、厚さ、模様の深さ、広さなどに合わせて、材料の寸法を決定します。
例えば、1ミリの材料を使えば1ミリに出来上がるかというと、そうならないのがフリクションプレスの難しいところです。
正直、やってみないとわからない?っていう製品もあります。

➐ フリクションプレス型打ち

フリクションプレス型打ち

焼入れの済んだ彫刻金型をフリクションプレスに取り付けて、
金型の模様の上に材料を置きプレスすると、反転した模様が材料に写ります。

➑ 外形抜き

外形抜き

前工程の型打ちで出た余計な部分(チリ)を、抜き型にはめ込みトリミングします。
穴あけやスカシ(中抜き)がある場合もこの段階で行います。

➒ 表面処理

表面処理

メッキ、バフ、七宝、色入れなどのさまざまな表面処理によって仕上げます。

➓ 検査・発送・納品

検査・発送・納品

各工程で行われる目視や採寸による製品検査に加え、仕上りの最終的なチェックをおこないます。
発注から納品までのリードタイムは平均約2~3週間です。(数量、仕上げなどにより異なります)
お急ぎの場合は個別に対応させていただきますので、お気軽にご相談ください。
